Hvorfor er nylon lappeskruer det foretrukne valg til vibrationsbestandig fastgørelse?

Hvad er nylon lappeskruer, og hvordan virker de?

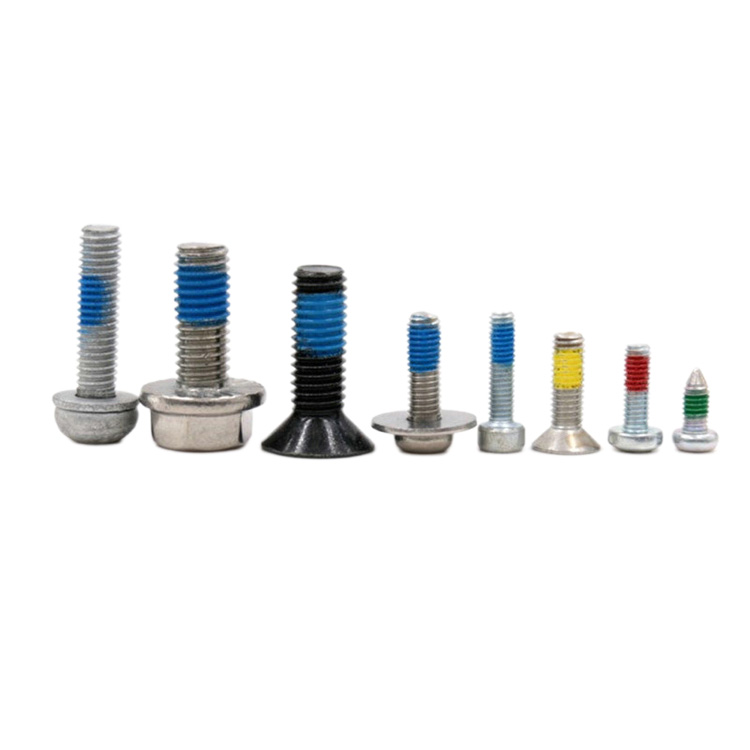

Nylon patch skruer er gevindfastgørelseselementer, der inkorporerer en strimmel, lap eller fuld periferisk belægning af nylon - også kaldet polyamid - påført direkte på en del af skruens gevindskaft under fremstillingen. Når skruen drives ind i et tilsvarende gevindhul, komprimeres nylonmaterialet mellem skruegevindflankerne og det indvendige gevind på møtrikken eller det tapede hul, hvilket skaber en kontrolleret interferenspasning, der dramatisk øger det fremherskende drejningsmoment, der kræves for at rotere fastgørelseselementet. Denne interferens genererer en kontinuerlig friktionsmodstand, der forhindrer skruen i at løsne sig selv under vibrationer, termisk cykling og dynamisk belastning - forhold, der får standard ubehandlede fastgørelseselementer til gradvist at bakke ud og miste klemkraften over tid.

Nylonlappen påføres typisk som en termoplastisk pellet eller ekstrudering bundet til skruegevindene under fremstillingsprocessen, der dækker mellem en fjerdedel og en tredjedel af gevindets omkreds over en længde på flere gevindstigninger. Patchmaterialet deformeres elastisk, når skruen er installeret, og tilpasser sig præcist til den tilhørende gevindgeometri og udfylder afstanden mellem han- og hungevind, som ellers ville tillade mikrorotation under vibration. I modsætning til flydende gevindlåsende klæbemidler, som hærder kemisk og er svære at fjerne uden varme eller opløsningsmidler, giver nylon-patch-skruer en mekanisk låsevirkning, der gør det muligt at fjerne og genbruge fastgørelseselementet et begrænset antal gange, mens den stadig opretholder en effektiv låseydelse på tværs af flere installationscyklusser.

Fremstillingsprocessen bag påføring af nylonplaster

Kvaliteten og konsistensen af en nylon lappeskrues låseydelse afhænger direkte af præcisionen og repeterbarheden af lappepåføringsprocessen. Forståelse af, hvordan lappen påføres, tydeliggør, hvorfor lappegeometri, materialevalg og applikationstemperaturkontrol er kritiske kvalitetsparametre, der adskiller premium fastgørelseselementer fra billigere alternativer.

I den mest almindelige fremstillingsmetode føres færdige og pletterede skruer gennem en automatiseret applikator, der afsætter en afmålt mængde smeltet nylon på gevindoverfladen gennem en præcisionsdyse. Nylonet opvarmes over dets smeltepunkt - typisk mellem 220°C og 260°C for standard polyamid 6 eller polyamid 11 patchmaterialer - og ekstruderes på gevindoverfladen i en kontrolleret stribe, der dækker den specificerede buelængde og aksiale udstrækning. Skruen afkøles derefter hurtigt for at størkne lappen i tæt kontakt med gevindflankerne, hvilket danner en binding mellem nylon og basisskruematerialet, der modstår delaminering under installations- og fjernelsescyklusser. Hele processen udføres på automatiseret udstyr, der er i stand til at påføre plastre på tusindvis af skruer i timen med ensartet plastervægt, position og vedhæftningsstyrke verificeret gennem statistisk proceskontrolprøveudtagning.

En alternativ påføringsmetode bruger præformede nylonpiller eller -slugs, der sættes ind i en fordybning, der er bearbejdet i skrueskaftet og fastholdes ved krympning eller udstikning. Dette pelletdesign giver en mere lokaliseret og forudsigelig interferenspasning end en stribeplaster og foretrækkes i applikationer, hvor fastgørelseselementet skal installeres i blinde huller, hvor spåndannelse fra den afskårne nylonlap kan forurene samlingen. Både stribe- og pelletdesign er dækket af industristandarder, herunder IFI 125, DIN 267 Part 28 og NAS 2183, som definerer de fremherskende drejningsmomentkrav, som en nylon lappefastgørelsesanordning skal opfylde ved første installation og efter specificerede antal genbrugscyklusser.

Nøgleydelsesspecifikationer for nylon patchskruer

Korrekt specificering af nylonpatch-skruer kræver forståelse af ydeevneparametrene, der definerer deres låseeffektivitet og fastlægger grænserne for deres pålidelige driftsområde. Følgende tabel opsummerer de vigtigste specifikationer, der er offentliggjort i datablade med nylonmærkeskruer, og deres praktiske betydning ved valg af fastgørelseselementer.

En specifikation, der kræver særlig opmærksomhed i temperaturfølsomme applikationer, er den øvre driftstemperatur for nylonplastermaterialet. Standard polyamid 6 plastre begynder at blive målbart blødt over 100°C, hvilket gradvist reducerer interferenspasningen og kan tillade det fremherskende drejningsmoment at falde under det minimum, der kræves for effektiv vibrationsmodstand. Anvendelser, der involverer motorrum, nærhed til udstødningssystem, industrielle ovne eller elektrisk udstyr med høj effekt, bør specificere skruer med højtemperaturplaster-formuleringer baseret på polyamid 11, polyamid 12 eller specialteknisk termoplast, der er klassificeret til kontinuerlig drift ved 150°C eller højere.

Nylon patch vs. andre gevindlåsningsmetoder

Nylon lappeskruer er en af flere tilgængelige metoder til at opnå vibrationsbestandig fastgørelse, og hver tilgang har en særskilt kombination af ydeevneegenskaber, omkostningsimplikationer og praktiske begrænsninger. At vælge den mest passende låsemetode kræver forståelse af, hvordan nylonplaster kan sammenlignes med alternativerne på tværs af de kriterier, der er mest relevante for den specifikke anvendelse.

Nylon patch vs. flydende trådlåsende klæbemiddel

Flydende anaerobe klæbemidler såsom medium-styrke gevindlåsere er udbredte alternativer til nylon patch skruer. De påføres som en væskedråbe på skruegevindene umiddelbart før installationen og hærder i fravær af luft for at danne en stiv termohærdende polymer, der udfylder gevindafstande og binder skruen til det tilhørende gevind. Flydende klæbemidler tilbyder fremragende vibrationsmodstand, der kan sammenlignes med nylonplaster, og højstyrkeformuleringer kan opnå brudmomenter, der væsentligt overstiger dem, som nylonlappefastgørelsesmidler har. Flydende klæbemidler kræver dog et separat påføringstrin på samlingspunktet, introducerer procesvariabilitet, hvis det påføres inkonsekvent, har begrænset holdbarhed og gør demontering vanskelig - især med formuleringer med høj styrke, der kræver lokal varme for at bryde bindingen. Nylon lappeskruer eliminerer klæbemiddelpåføringstrinnet fuldstændigt, hvilket reducerer monteringsarbejdet og eliminerer procesvariabiliteten forbundet med manuel adhæsiv dispensering.

Nylon Patch vs. Prevailing Torque Nuts

Fremherskende momentmøtrikker – inklusive låsemøtrikker i nylonindsats (Nyloc-møtrikker) og fremherskende momentmøtrikker i metal – opnår vibrationsmodstand gennem en forvrænget eller indsnævret gevindsektion i møtrikken, der skaber interferens med boltgevindet. Disse møtrikbaserede løsninger er effektive og bredt specificerede, men de er kun praktiske, når samlingsdesignet tillader brugen af ​​en møtrik på den ikke-drevne side af samlingen. I blindhulsapplikationer, gevindindsatser eller steder, hvor kun den ene side af samlingen er tilgængelig, er en låsefunktion på skruesiden, såsom en nylonlap, den eneste praktiske mulighed for at opnå fremherskende drejningsmoment uden adgang til begge sider af den fastgjorte samling.

Nylon patch vs. takkede flangeskruer

Takkede flangeskruer bruger hærdede radiale savtakninger på undersiden af en integreret flange til at bide ind i leddets lejeflade og modstå rotation gennem mekanisk indgreb med det fastspændte materiale. Denne fremgangsmåde er effektiv på stål og andre hårde materialer, men kan beskadige bløde underlag såsom aluminium, plastik eller coatede overflader og giver ingen gevindlåsning i mellemrummet mellem han- og hungevind. Nylon patch-skruer låses i selve gevindindgrebszonen, hvilket gør dem mere effektive i applikationer, hvor overfladebeskadigelse af det fastspændte materiale er uacceptabel, eller hvor lejeoverfladematerialet er for blødt til at tillade savtakket indgreb.

Industrier og applikationer, der er afhængige af nylon-patch-skruer

Nylon patch-skruer er specificeret på tværs af en bemærkelsesværdig bred vifte af industrier, hvor vibrationer, stødbelastning eller termisk cykling skaber en risiko for, at fastgørelseselementer løsner sig, hvilket kan kompromittere produktsikkerhed, ydeevne eller pålidelighed. Deres kombination af indbygget låseydelse, enkel installation og genanvendelighed gør dem til en foretrukken løsning i følgende sektorer.

• Bilfremstilling: Nylon patch skruer are extensively used throughout vehicle assembly for fastening engine components, suspension systems, transmission housings, brake caliper mounts, and interior trim panels. The automotive environment subjects fasteners to continuous engine vibration, road shock, and thermal cycling between cold starts and operating temperatures — precisely the conditions where untreated fasteners back out most rapidly. Automotive OEM specifications frequently mandate prevailing torque fasteners at specific joint locations identified through NVH (Noise, Vibration, and Harshness) analysis.
• Luftfart og forsvar: Flystrukturer, flyelektronikudstyr og militærkøretøjer bruger nylon-patch-skruer, der er kvalificeret til NAS 2183 og MIL-F-18240 standarder. I luftfartsapplikationer kan løsnelse af fastgørelseselementer have katastrofale konsekvenser, og brugen af ​​kvalificerede fremherskende drejningsmomentfastgørelsesanordninger på definerede samlingssteder er påbudt af luftdygtighedsbestemmelser. Nylon-patchskruer i fly-kvalitet er fremstillet med snævrere dimensions- og ydeevnetolerancer end kommercielle kvaliteter og er fuldt sporbare gennem materialecertificering og partiregistrering.
• Industrielle maskiner og udstyr: Pumper, kompressorer, elektriske motorer, gearkasser og roterende maskiner af alle typer genererer kontinuerlige vibrationer, der gradvist løsner konventionelt fastgjorte dæksler, afskærmninger, inspektionsporte og monteringsbeslag. Vedligeholdelsesingeniører specificerer nylonpatch-skruer på identificerede højvibrationssteder for at eliminere det tilbagevendende inspektions- og efterspændingsarbejde, der ellers ville være nødvendigt for at opretholde fælles integritet på tværs af udstyrsserviceintervaller.
• Elektronik og elektriske samlinger: Monteringsskruer til trykte kredsløb, panelbefæstelser, konnektorfastholdelsesskruer og befæstigelse af kabinetlåg i industriel elektronik er ofte specificeret med nylonlapper for at forhindre, at de løsner sig forårsaget af køleventilatorvibrationer, termisk ekspansion under drift og mekanisk stød under forsendelse og håndtering. Nylonlappen giver også en grad af elektrisk isolationsfordel ved gevindgrænsefladen, hvilket kan være nyttigt i applikationer, hvor metal-til-metal gevindkontakt ville skabe uønsket elektrisk ledningsevne mellem komponenter.
• Entreprenørudstyr og tunge maskiner: Gravemaskiner, læssemaskiner, kraner og landbrugsudstyr fungerer i miljøer med høj vibration og høje stød, hvor løsnelse af fastgørelseselementer i strukturelle samlinger, hydrauliske systemforbindelser og kabinemonteringssystemer skaber både sikkerhedsrisici og kostbar nedetid. Nylon patch-skruer, der bruges i disse applikationer, er typisk specificeret i ejendomsklasse 10.9 eller 12.9 for at matche de høje forspændingskrav til store strukturelle samlinger, med patch-formuleringer valgt til at forblive effektive i det temperaturområde, der opleves i udendørs byggemiljøer fra arktisk kulde til ørkenvarme.

Installation bedste praksis for nylon patch skruer

Opnåelse af den fulde låseydelse og levetid af nylon lappeskruer kræver opmærksomhed på adskillige installationsmetoder, der adskiller sig fra dem, der bruges med standard ubehandlede fastgørelseselementer. Ignorering af denne praksis kan resultere i utilstrækkeligt fremherskende drejningsmoment, for tidlig nedbrydning af plasteret eller unøjagtig drejningsmomentkontrol under montering.

Det tilhørende gevindhul skal være rent, tørt og fri for olie, skærevæske og snavs, før du installerer en nylon patch-skrue. Kontaminering af gevindoverfladerne med smøremidler reducerer den effektive friktionskoefficient mellem nylonlappen og det tilhørende gevind, hvilket sænker det fremherskende drejningsmoment og potentielt gør låsefunktionen ineffektiv. Dette er især vigtigt at kommunikere til montageoperatører, som sædvanligvis anvender smøremiddel på alle fastgørelseselementer som en generel praksis - nylon-patch-skruer er specifikt designet til at blive installeret tørt, og smøring bør kun påføres lejeoverfladen under hovedet, hvis det er nødvendigt for momentnøjagtighed, aldrig til gevindindgrebszonen.

Installationsmomentet skal tage højde for det fremherskende drejningsmoment fra nylonplasteret. Det samlede drejningsmoment, der påføres under montering, er lig med summen af ​​det fremherskende drejningsmoment (drejningsmomentet, der forbruges af nylonplasterinterferensen) og klemmemomentet (drejningsmomentet, der genererer den ønskede boltforspænding). Hvis monteringsmomentspecifikationen er udviklet til et ubehandlet fastgørelseselement og påføres uden justering på en nylonlappeskrue, vil den faktiske spændekraft, der opnås, være lavere end beregnet med mængden af ​​drejningsmoment, der forbruges af nylonlappen. For kritiske strukturelle samlinger bør montageingeniører verificere, at drejningsmomentspecifikationen tager højde for det fremherskende drejningsmomentbidrag ved at teste drejningsmoment-spændingsforhold ved hjælp af en instrumenteret samlingssimulator eller ultralydsboltforlængelsemåling på designstadiet.

Genbrugsgrænser og hvornår nylon-patch-skruer skal udskiftes

Nylon patch-skruer kan typisk fjernes og geninstalleres mellem tre og fem gange, mens de gældende drejningsmomentværdier opretholdes over det minimum, der er specificeret i IFI 125 eller tilsvarende standarder. Hver installationscyklus komprimerer og skærer delvist nylonplastermaterialet sammen, hvilket reducerer dets volumen og den interferenspasning, det genererer mod det tilhørende gevind. På det tidspunkt, hvor det maksimalt anbefalede antal genbrugscyklusser er nået, kan det resterende fremherskende drejningsmoment falde under minimumstærsklen for pålidelig vibrationsmodstand, og skruen bør udskiftes med en ny enhed med et nyt plaster.

I praksis er den mest pålidelige tilgang til vedligeholdelses- og servicemiljøer at behandle nylonpatch-skruer som engangsartikler og erstatte dem med nye fastgørelseselementer, hver gang samlingen skilles ad. De trinvise omkostninger ved nye nylon-patch-skruer er ubetydelige sammenlignet med arbejdsomkostningerne ved genmontering og de potentielle konsekvenser af, at samlingen løsnes under brug. Vedligeholdelsesdokumentation for udstyr, der bruger nylon lappeskruer på kritiske steder, bør udtrykkeligt specificere udskiftning af disse fastgørelseselementer ved hvert serviceinterval, og ekstra fastgørelsessæt bør inkluderes i vedligeholdelsesdelpakkerne for at sikre, at nye skruer er tilgængelige på brugsstedet uden at kræve en separat indkøbshandling, der kan forsinke genmontering eller friste vedligeholdelsespersonale til at genbruge slidte fastgørelser.
